Системи TeploPipe експлуатуються від джерела змінного струму 50 Гц і напруги 220 В. підключення через терморегулятор обов'язково.
Потужність системи: 40 Вт/пог. м
Комфортна температура:
від +25 °C до + 30 °C підлоги
+ 21 ° C повітря
Максимальна температура нагріву:
труби - не більше + 70 °C
підлоги - не більше + 40 °C
Термін служби не менше 50 років
| № модель | Довжина труби | Потужність системи | Площаль укладання, м2 | Площа обігріву,при тепловтратах 100 Вт/м2 |
Опірність | ||
| Рекомендований крок | |||||||
| м | Вт | крок 20 см | крок 25 см | крок 30 см | м2 | Ом | |
| XL PIPE DW-005 | 7 | 280 | 1,4 | 1,75 | 2,1 | до 2,8 | 150,0 - 195,0 |
| XL PIPE DW-010 | 14 | 560 | 2,8 | 3,5 | 4,2 | до 5,6 | 77,7 - 91,0 |
| XL PIPE DW-015 | 21 | 840 | 4,2 | 5,3 | 6,3 | до 8,4 | 51,0 - 65,0 |
| XL PIPE DW-020 | 28 | 1120 | 5,6 | 7 | 8,4 | до 11,2 | 38,0 - 48,0 |
| XL PIPE DW-025 | 35 | 1400 | 7 | 8,8 | 10,5 | до 14,0 | 31,0 - 39,0 |
| XL PIPE DW-030 | 42 | 1680 | 8,4 | 10,5 | 12,6 | до 16,8 | 26,0 - 33,0 |
| XL PIPE DW-035 | 49 | 1960 | 9,8 | 12,3 | 14,7 | до 19,6 | 22,0 - 29,0 |
| XL PIPE DW-040 | 56 | 2240 | 11,2 | 14 | 16,8 | до 22,4 | 21,0 - 26,0 |
| XL PIPE DW-045 | 63 | 2520 | 12,6 | 15,8 | 15,8 | до 25,2 | 17,5 - 22,0 |
| XL PIPE DW-050 | 70 | 2800 | 14 | 17,5 | 21 | до 28,0 | 16,0 - 21,0 |
| XL PIPE DW-055 | 77 | 3080 | 15,4 | 19,25 | 23,1 | до 30,8 | 14,5 - 19,5 |
завантажити інструкцію
завантажити інструкціюСистеми TeploPipe експлуатуються від джерела змінного струму 50 Гц і напруги 220 В. підключення через терморегулятор обов'язково.
завантажити інструкцію
| № модель | Довжина труби | Потужність системи | Площаль укладання, м2 | Площа обігріву,при тепловтратах 100 Вт/м2 |
Опірність | ||
| Рекомендований крок | |||||||
| м | Вт | крок 20 см | крок 25 см | крок 30 см | м2 | Ом | |
| XL PIPE DW-005 | 7 | 280 | 1,4 | 1,75 | 2,1 | до 2,8 | 150,0 - 195,0 |
| XL PIPE DW-010 | 14 | 560 | 2,8 | 3,5 | 4,2 | до 5,6 | 77,7 - 91,0 |
| XL PIPE DW-015 | 21 | 840 | 4,2 | 5,3 | 6,3 | до 8,4 | 51,0 - 65,0 |
| XL PIPE DW-020 | 28 | 1120 | 5,6 | 7 | 8,4 | до 11,2 | 38,0 - 48,0 |
| XL PIPE DW-025 | 35 | 1400 | 7 | 8,8 | 10,5 | до 14,0 | 31,0 - 39,0 |
| XL PIPE DW-030 | 42 | 1680 | 8,4 | 10,5 | 12,6 | до 16,8 | 26,0 - 33,0 |
| XL PIPE DW-035 | 49 | 1960 | 9,8 | 12,3 | 14,7 | до 19,6 | 22,0 - 29,0 |
| XL PIPE DW-040 | 56 | 2240 | 11,2 | 14 | 16,8 | до 22,4 | 21,0 - 26,0 |
| XL PIPE DW-045 | 63 | 2520 | 12,6 | 15,8 | 15,8 | до 25,2 | 17,5 - 22,0 |
| XL PIPE DW-050 | 70 | 2800 | 14 | 17,5 | 21 | до 28,0 | 16,0 - 21,0 |
| XL PIPE DW-055 | 77 | 3080 | 15,4 | 19,25 | 23,1 | до 30,8 | 14,5 - 19,5 |
завантажити інструкцію

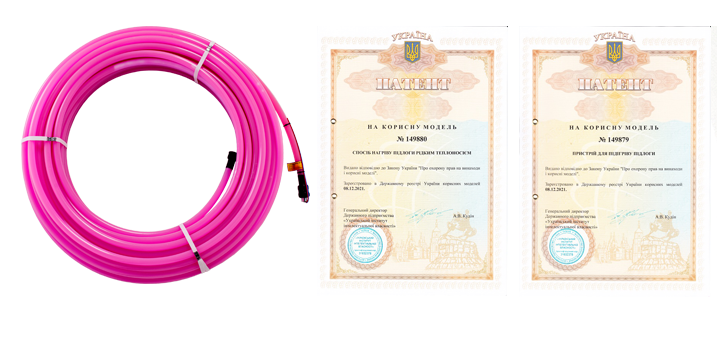

Система TeploPipe захищена від підробок не тільки в Україні, а й на міжнародному рівні:
- Декларація про відповідальність № UA. D. 286. 01-21 видана 13 жовтня 2021 року - Декларація про відповідальність 27 лютого 2020 рокуTeploPipe-єдиний ремонтований тепла підлога, тому апарат для його ремонту також запатентований:
- Патент № 149880 на корисну модель виданий 8 грудня 2021 року - Патент на 149879 корисну модель виданий 8 грудня 2021 року
- Виробником і дистриб'ютором електро-водяної теплої підлоги TeploPipe на території України є компанія Enerpia - найбільший постачальник електричних теплих підлог з Південної Кореї і компанія, яка вже багато років займається монтажем опалення в сегменті приватного житлового будівництва.
- Компанія Enerpia, будучи спеціалізованим виробником різних рішень і будівельних підлог, застосовують технології електричного обігрівання, на основі зібраних технологій і досвіду з 2003 року, поставляє свою продукцію для програм державних закупівель, об'єктів державного управління, великих будівельних об'єктів і великим будівельним компаніям в Кореї, а також експортує системи і технології в 28 країн по всьому світу.

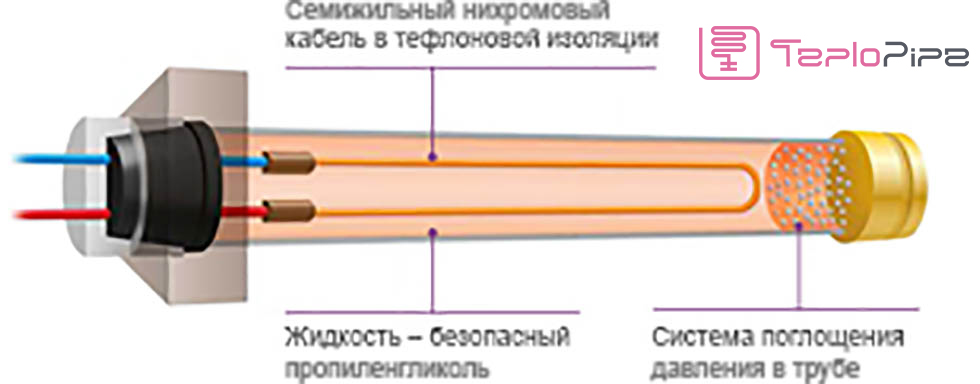

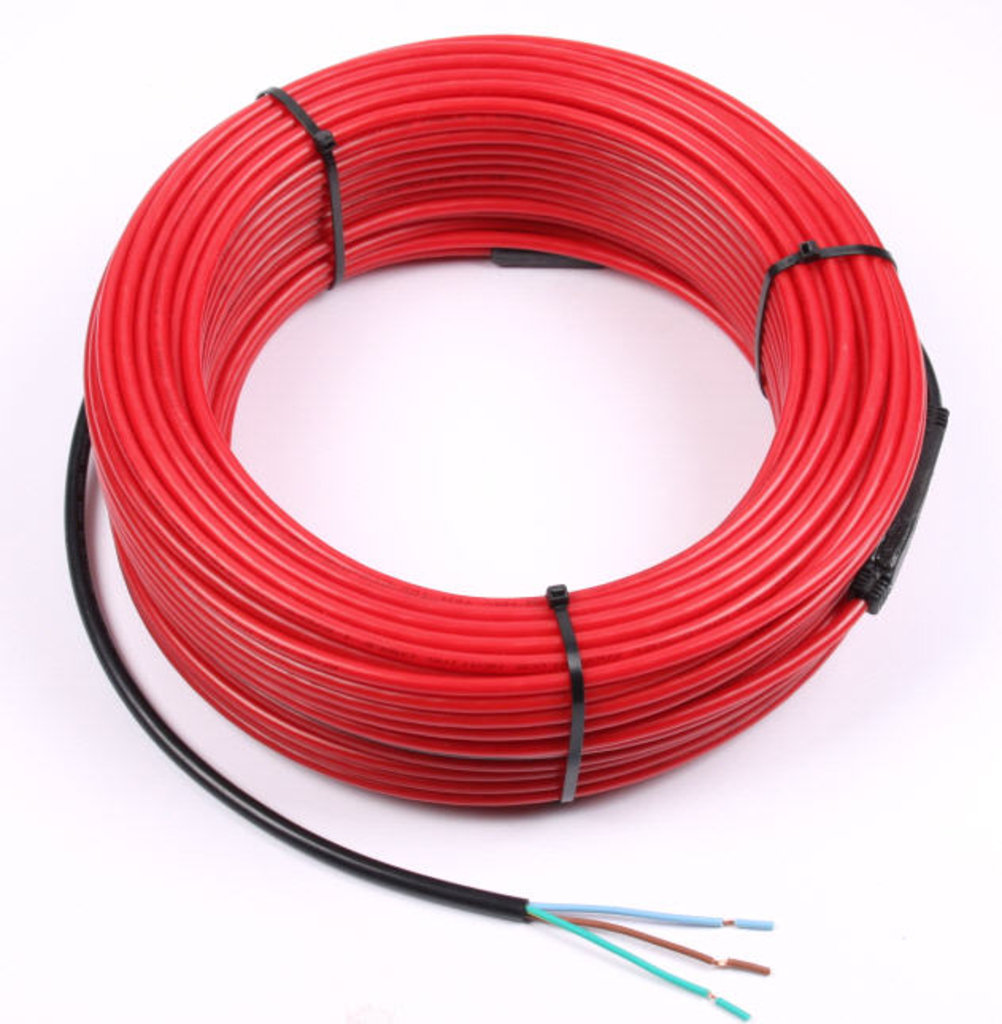

Тільки в нашому кабелі використовується силіконова і тефлонова ізоляція, забезпечуючи довгострокову і надійну службу системи.

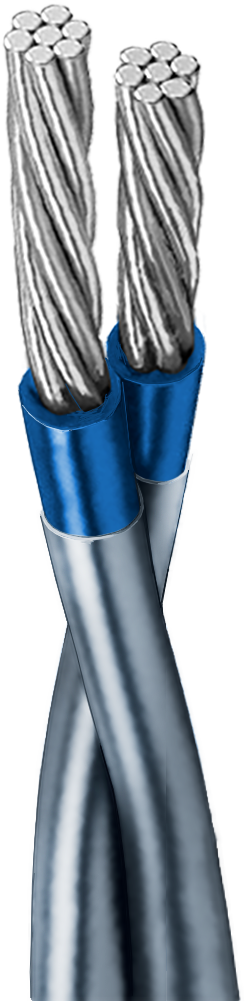

Для кожної системи використовується свої особливі ніхромові кабелю особливого сплаву.
Тефлон, з роками не втрачає властивостей, не пропускає рідину, витримує найвищі температури.
Мінімальний термін служби 50 років
Діапазон температур експлуатації кабелю: до +350 °C.
Робоча температура теплої підлоги в стягуванні: 60-70 градусів

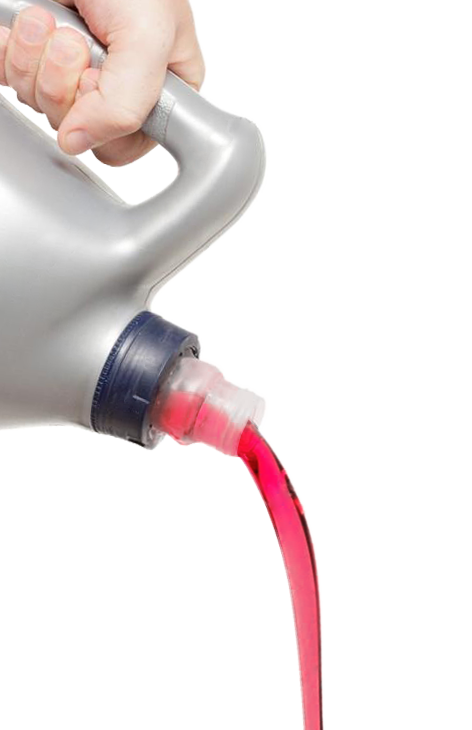

Щоб систему TeploPipe можна було монтувати і використовувати в дуже холодних регіонах країни, в трубу залитий антифриз, який не замерзає до -30 °С.
Якщо температура опускається нижче цієї позначки, а система не включена, то рідина може перейти в гелеобразное стан, але при цьому з самою системою нічого не трапиться.
Як тільки температура стане вище -30 °С, антифриз знову стане рідким.

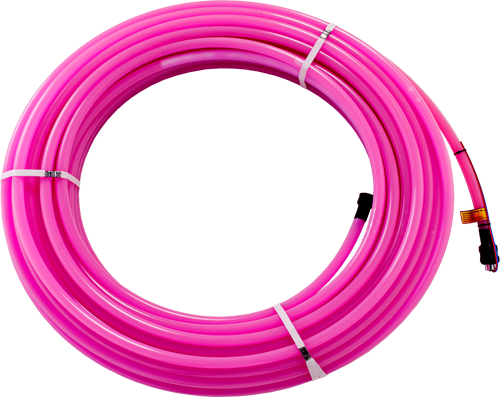

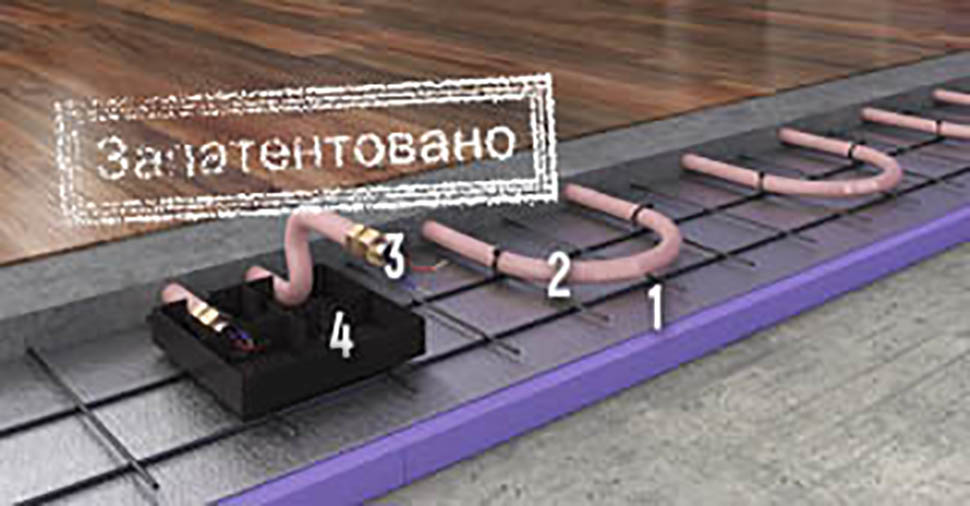

Всі комплектуючі в системі TeploPipe заводського виробництва: семижильний ніхромовий кабель, система поглинання тиску, з'єднувальні фітинги та інші деталі.

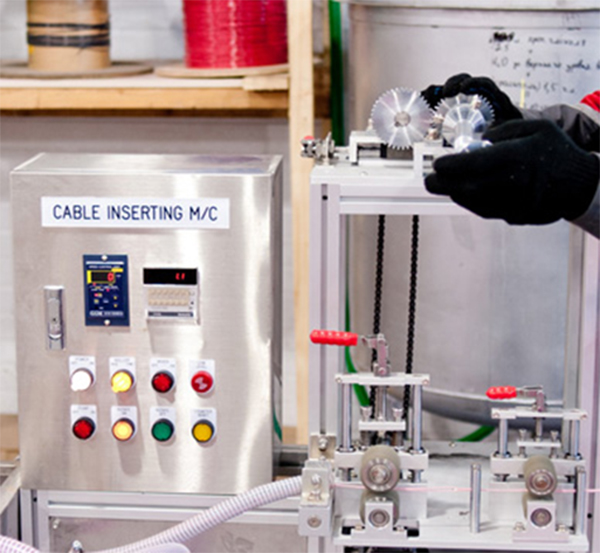

Тільки в заводських умовах, за допомогою високоточних верстатів і агрегатів можна домогтися високої якості збірки.
Всі деталі щільно прилягають один до одного і забезпечують герметичність системи.
Встановлена в кожній системі TeploPipe.
Продовжує термін служби системи.
Запатентована технологія.
Поглинає надлишковий тиск, який виникає в трубі при нагріванні теплоносія і збільшує робочу температуру нагріву з 60 до 80 градусів. Без неї система може вибухнути.
Тільки в нашому кабелі використовується силіконова і тефлонова ізоляція, забезпечуючи довгострокову і надійну службу системи.
Для кожної системи використовується свої особливі ніхромові кабелю особливого сплаву.
Тефлон, з роками не втрачає властивостей, не пропускає рідину, витримує найвищі температури.
Мінімальний термін служби 50 років
Діапазон температур експлуатації кабелю: до +350 °C.
Робоча температура теплої підлоги в стягуванні: 60-70 градусів
Щоб систему TeploPipe можна було монтувати і використовувати в дуже холодних регіонах країни, в трубу залитий антифриз, який не замерзає до -30 °С.
Якщо температура опускається нижче цієї позначки, а система не включена, то рідина може перейти в гелеобразное стан, але при цьому з самою системою нічого не трапиться.
Як тільки температура стане вище -30 °С, антифриз знову стане рідким.
Всі комплектуючі в системі TeploPipe заводського виробництва: семижильний ніхромовий кабель, система поглинання тиску, з'єднувальні фітинги та інші деталі.
Тільки в заводських умовах, за допомогою високоточних верстатів і агрегатів можна домогтися високої якості збірки.
Всі деталі щільно прилягають один до одного і забезпечують герметичність системи.
Встановлена в кожній системі TeploPipe.
Продовжує термін служби системи.
Запатентована технологія.
Поглинає надлишковий тиск, який виникає в трубі при нагріванні теплоносія і збільшує робочу температуру нагріву з 60 до 80 градусів. Без неї система може вибухнути.

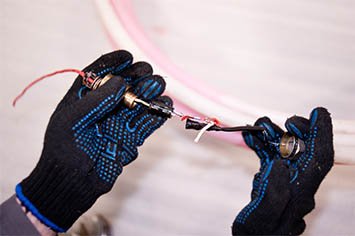

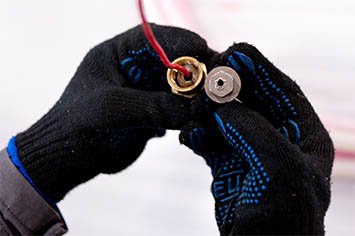

Саморобні фітинги не забезпечують щільного з'єднання елементів системи і пропускають рідину.
Немає апарату для ремонту систем, тому що він запатентований. Немає сервісних центрів. Гарантію ніхто не несе.
Ізоляція кабелю, що гріє звичайна, а не тефлонова, тому не може довго виносити теплове навантаження. Через кілька років гріючий кабель прийде в непридатність.
Дешевий гліцериновий антифриз знижує рівень захисту системи від замерзання.

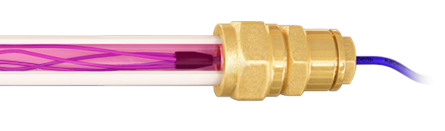

Чотири кабелі всередині труби у підробки "Теплотруб" не можна відремонтувати. В оригінальній системі TeploPipe використовується два кабелі, які легко замінити. Виробник підробки використовує дешеві кабелі з силіконовою ізоляцією, без тефлону.
| Номер приміщення |
Призначення кімнати |
Модель теплої підлоги |
Площа загальна, м² |
Площа укладання, м² |
Потужність системи, кВт |
Кількість шт. |
| 1.1 | Балкон | TeploPipe-010 | 5.1 | 2.8-4.2 | 0.56 | 1 |
| Додаткове обладнання | Монтажна коробка | 1 | ||||
| Додаткове обладнання | Терморегулятор | 1 | ||||
| РАЗОМ: | 2.8 | 0.56 | ||||
| Номер приміщення |
Призначення кімнати |
Модель теплої підлоги |
Площа загальна, м² |
Площа укладання, м² |
Потужність системи, кВт |
Кількість шт. |

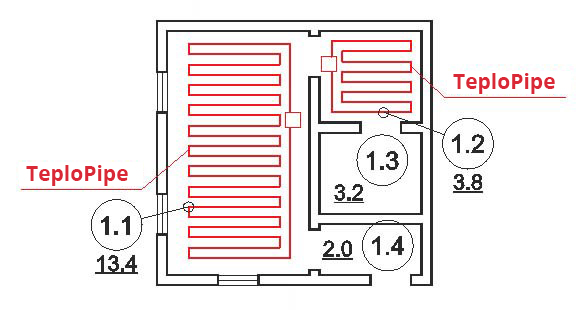

| 1.1 | Комн. відпочинку | TeploPipe-030 | 13.4 | 8.4 | 1.68 | 1 |
| 1.2 | Мийний | TeploPipe-010 | 4.1 | 2.8 | 0.56 | 1 |
| Додаткове обладнання | Монтажна коробка | 2 | ||||
| Додаткове обладнання | Терморегулятор | 2 | ||||
| РАЗОМ: | 11.2 | 2.24 | ||||

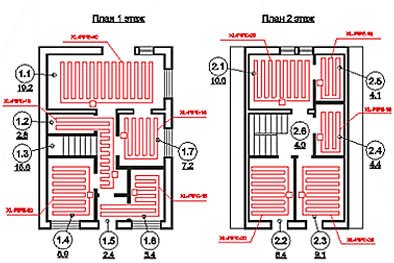

| Номер приміщення |
Призначення кімнати |
Модель теплої підлоги |
Площа загальна, м² |
Площа укладання, м² |
Потужність системи, кВт |
Кількість шт. |
| 1.1 | Зал | TeploPipe-040 | 19.2 | 11.2 | 2.24 | 1 |
| 1.2 | Туалет | TeploPipe-030 | 2.8 | 8.4 | 1.68 | 1 |
| 1.3 | Коридор | TeploPipe-030 | 15.6 | 8.4 | 1.68 | 1 |
| 1.4 | Спальня №1 | TeploPipe-020 | 8.9 | 5.6 | 1.12 | 1 |
| 1.5 | Тамбур | TeploPipe-015 | 2.4 | 4.2 | 0.84 | 1 |
| 1.6 | Кабінет | TeploPipe-010 | 5.4 | 2.8 | 0.56 | 1 |
| 1.7 | Кухня | TeploPipe-015 | 7.2 | 4.2 | 0.84 | 1 |
| 2.1 | Спальня №2 | TeploPipe-025 | 10.6 | 7.0 | 1.40 | 1 |
| 2.2 | Спальня №3 | TeploPipe-020 | 8.4 | 5.6 | 1.12 | 1 |
| 2.3 | Спальня №4 | TeploPipe-020 | 9.1 | 5.6 | 1.12 | 1 |
| 2.4 | Ванна №1 | TeploPipe-010 | 4.4 | 2.8 | 0.56 | 1 |
| 2.5 | Ванна №2 | TeploPipe-010 | 4.1 | 2.8 | 0.56 | 1 |
| Додаткове обладнання | Монтажна коробка | 11 | ||||
| Додаткове обладнання | Терморегулятор | 11 | ||||
| РАЗОМ: | 60.2 | 12.08 | ||||
| № модель | Потужність системи |
Довжина труб |
Площа обігріву |
Площа опалення |
||
| кВт | метр. | крок 20 см | крок 25 см | крок 30 см | м² | |
| TeploPipe-005 | 0.28 | 7 м | 1.4 | 1.75 | 2.1 | 2.8 |
| TeploPipe-010 | 0.56 | 14 м | 2.8 | 3.5 | 4.2 | 5.6 |
| TeploPipe-015 | 0.84 | 21 м | 4.2 | 5.3 | 6.3 | 8.4 |
| TeploPipe-020 | 1.12 | 28 м | 5.6 | 7.0 | 8.4 | 11.2 |
| TeploPipe-025 | 1.4 | 35 м | 7.0 | 8.8 | 10.5 | 14.0 |
| TeploPipe-030 | 1.68 | 42 м | 8.4 | 10.5 | 12.6 | 16.8 |
| TeploPipe-040 | 2.24 | 56м | 11.2 | 14.0 | 16.8 | 22.4 |
| TeploPipe-050 | 2.8 | 70 м | 14.0 | 17.5 | 21.0 | 28.0 |
| TeploPipe-060 | 3.36 | 84 м | 16.8 | 21.0 | 25.2 | 33.6 |
| Номер приміщення |
Призначення кімнати |
Модель теплої підлоги |
Площа загальна, м² |
Площа укладання, м² |
Потужність системи, кВт |
Кількість шт. |
| 1.1 | Балкон | TeploPipe-010 | 5.1 | 2.8-4.2 | 0.56 | 1 |
| Додаткове обладнання | Монтажна коробка | 1 | ||||
| Додаткове обладнання | Терморегулятор | 1 | ||||
| РАЗОМ: | 2.8 | 0.56 | ||||
| Номер приміщення |
Призначення кімнати |
Модель теплої підлоги |
Площа загальна, м² |
Площа укладання, м² |
Потужність системи, кВт |
Кількість шт. |
| 1.1 | Комн. відпочинку | TeploPipe-030 | 13.4 | 8.4 | 1.68 | 1 |
| 1.2 | Мийний | TeploPipe-010 | 4.1 | 2.8 | 0.56 | 1 |
| Додаткове обладнання | Монтажна коробка | 2 | ||||
| Додаткове обладнання | Терморегулятор | 2 | ||||
| РАЗОМ: | 11.2 | 2.24 | ||||
| Номер приміщення |
Призначення кімнати |
Модель теплої підлоги |
Площа загальна, м² |
Площа укладання, м² |
Потужність системи, кВт |
Кількість шт. |
| 1.1 | Зал | TeploPipe-040 | 19.2 | 11.2 | 2.24 | 1 |
| 1.2 | Туалет | TeploPipe-030 | 2.8 | 8.4 | 1.68 | 1 |
| 1.3 | Коридор | TeploPipe-030 | 15.6 | 8.4 | 1.68 | 1 |
| 1.4 | Спальня №1 | TeploPipe-020 | 8.9 | 5.6 | 1.12 | 1 |
| 1.5 | Тамбур | TeploPipe-015 | 2.4 | 4.2 | 0.84 | 1 |
| 1.6 | Кабінет | TeploPipe-010 | 5.4 | 2.8 | 0.56 | 1 |
| 1.7 | Кухня | TeploPipe-015 | 7.2 | 4.2 | 0.84 | 1 |
| 2.1 | Спальня №2 | TeploPipe-025 | 10.6 | 7.0 | 1.40 | 1 |
| 2.2 | Спальня №3 | TeploPipe-020 | 8.4 | 5.6 | 1.12 | 1 |
| 2.3 | Спальня №4 | TeploPipe-020 | 9.1 | 5.6 | 1.12 | 1 |
| 2.4 | Ванна №1 | TeploPipe-010 | 4.4 | 2.8 | 0.56 | 1 |
| 2.5 | Ванна №2 | TeploPipe-010 | 4.1 | 2.8 | 0.56 | 1 |
| Додаткове обладнання | Монтажна коробка | 11 | ||||
| Додаткове обладнання | Терморегулятор | 11 | ||||
| РАЗОМ: | 60.2 | 12.08 | ||||
| № модель | Потужність системи |
Довжина труб |
Площа обігріву |
Площа опалення |
||
| кВт | метр. | крок 20 см | крок 25 см | крок 30 см | м² | |
| TeploPipe-005 | 0.28 | 7 м | 1.4 | 1.75 | 2.1 | 2.8 |
| TeploPipe-010 | 0.56 | 14 м | 2.8 | 3.5 | 4.2 | 5.6 |
| TeploPipe-015 | 0.84 | 21 м | 4.2 | 5.3 | 6.3 | 8.4 |
| TeploPipe-020 | 1.12 | 28 м | 5.6 | 7.0 | 8.4 | 11.2 |
| TeploPipe-025 | 1.4 | 35 м | 7.0 | 8.8 | 10.5 | 14.0 |
| TeploPipe-030 | 1.68 | 42 м | 8.4 | 10.5 | 12.6 | 16.8 |
| TeploPipe-040 | 2.24 | 56м | 11.2 | 14.0 | 16.8 | 22.4 |
| TeploPipe-050 | 2.8 | 70 м | 14.0 | 17.5 | 21.0 | 28.0 |
| TeploPipe-060 | 3.36 | 84 м | 16.8 | 21.0 | 25.2 | 33.6 |
- Загальна потужність всіх систем повинна бути не менше тепловтрат будівлі, а також повинен бути закладений запас потужності близько 10%. Стандартно вважається, що в нашій смузі на 1 м2 житлового приміщення стандартні тепловтрати становлять 100 Вт, тобто на будинок площею 100 м2 потрібно не менше 11 кВт тепла з урахуванням запасу.
- Але дані 100Вт необхідно приймати виходячи з вашої кліматичної зони і ступеня утеплення вашого будинку.
- Підберіть одну або кілька систем в кожну кімнату/зону виходячи з площі приміщення, ступеня утеплення будинку, кліматичної зони і потужності систем.
Можна укладати навіть під меблі. Не боїться замикання
Система ремонтується через сервісну коробку без розтину підлоги за допомогою апарату для ремонту
Довше акумулює тепло всередині труби і в стягуванні. Остигає не менше 4 годин
Не боїться вологих приміщень (ванні, лазні та ін)
Призначений для основного опалення в приватних будинках і комерційних приміщеннях
Не рекомендується укладати під меблі і товсті килими. Боїться замикання
Складний в ремонті. Ремонтується тільки кваліфікованими фахівцями професіоналами. Ремонт без розтину підлогового покриття Неможливий.
Остигає в 2 рази швидше, ніж TeploPipe
Не боїться вологих приміщень (ванні, лазні та ін)

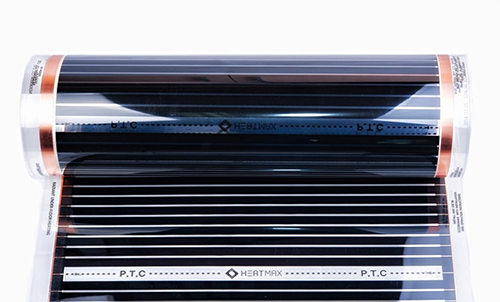

Не рекомендується укладати під меблі і товсті килими. Боїться замикання
При механічному пошкодженні або перегрів пошкоджену ділянку потрібно утилізувати
Не акумулює тепло, остигає протягом 15 хвилин
Не можна укладати у вологих приміщеннях, є ризик удару струмом
Служить в 3-5 разів менше, в середньому до 10 років. Є ризик іскроутворення і загоряння
